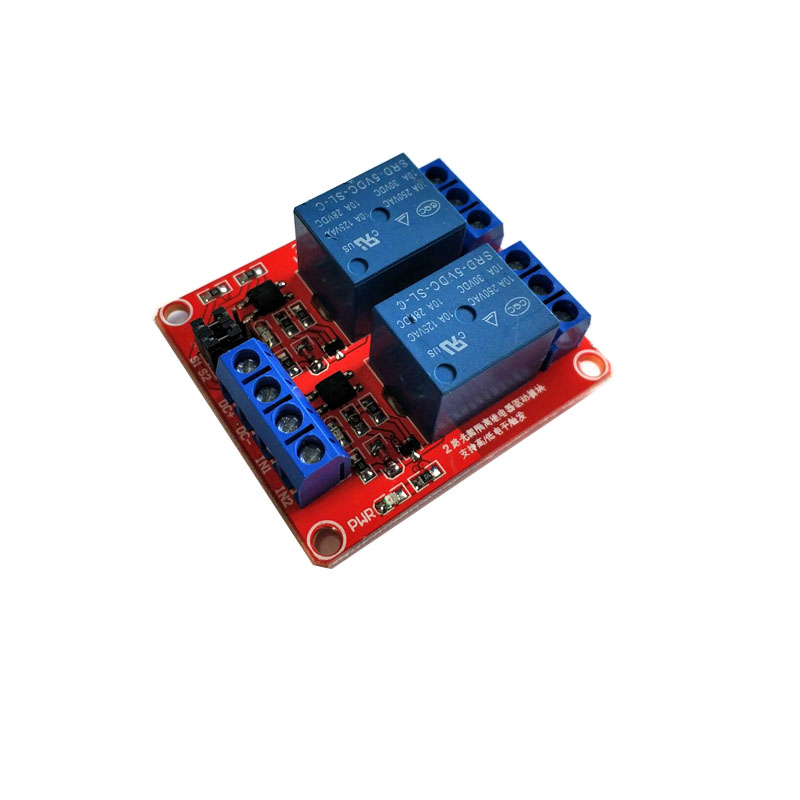

红板 2路继电器模块带光耦隔离 支持高低电平触发开发板

Category:Relay module

Service hotline:0755-82549718

  • Product introduction
  • 品牌: XF

一 模块说明:
1、模块采用正品优质继电器,常开接口最大负载:交流250V/10A,直流30V/10A;
2、采用贴片光耦隔离,驱动能力强,性能稳定;触发电流5mA;
3、模块工作电压有5V、9、12V、24V可供选择;
4、模块可以通过跳线设置高电平或低电平触发;
5、容错设计,即使控制线断,继电器也不会动作;
6、电源指示灯(绿色),继电器状态指示灯(红色)
7、接口设计人性化,所有接口均可通过接线端子直接连线引出,非常方便
8、模块尺寸:50mm * 46mm* 18.5mm(长*宽*高)

9、设有4个固定螺栓孔,孔3.1mm,间距44.5mm*35.5mm
二 模块接口:
1、DC+:接电源正极(电压按继电器要求,有5V.9V.12V和24V选择)
2、DC-:接电源负极
3、IN1:1路信号触发端,可以设置高或低电平控制继电器吸合
3、IN2:2路信号触发端,可以设置高或低电平控制继电器吸合

继电器输出端:
1、NO1:  1路继电器常开接口,继电器吸合前悬空,吸合后与COM1短接
2、COM1:1路继电器公用接口
3、NC1:  1路继电器常闭接口,继电器吸合前与COM1短接,吸合后悬空

4、NO2:  2路继电器常开接口,继电器吸合前悬空,吸合后与COM2短接
5、COM2:2路继电器公用接口
6、NC2:  2路继电器常闭接口,继电器吸合前与COM2短接,吸合后悬空

三、技术参数:
继电器版本 静态电流  最大电流     触发电流   触发电压(低)     高
  5V       5mA      190mA       2-4mA     0-1.5V        2.5-5V
  12V      5mA      80mA
2-4mA     0-4V         4.5-12V
  24V      5mA      50mA        2-4mA     0-8V         8.5-24V

高低电平触发选择端:

1.S1为1路继电器高低电平触发选择;

2.S2为2路继电器高低电平触发选择;

3.com与low短接时,相应继电器为低电平触发,com与high端短接时为高电平触发

产品参数:
