  • TP4056 1A锂电池专用充电板 冲电器 充电模块 MICRO接口 麦克USB

TP4056 1A锂电池专用充电板 冲电器 充电模块 MICRO接口 麦克USB

类别:

简介:模块特点及参数: 三种接口:MICRO MINI TYPE-C 可以直接用手机充电器来做输入给锂电池充电, 并且依然保留有输入电压接线焊点,可以非常方便的DIY 输入电压:5V 充电截止电压:4.2V ±1% 最大充电电流:1000mA 电池过放保护电压:2.5V 电池过流保护电流:3A

全国咨询服务热线:0755-82549718

立即采购在线咨询

  • 产品介绍
  • 品牌: 星帆微

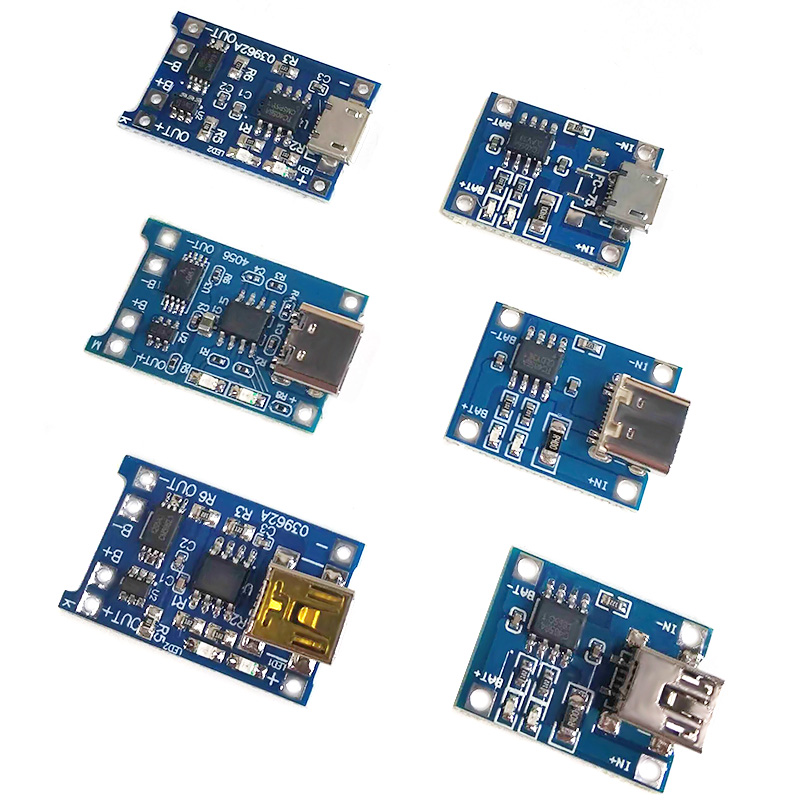

  • 颜色分类: 1A充电板MINI接口 1A充电板MICRO接口 1A充电板TYPE-C接口 1A充电板MICRO接口带保护 1A充电板TYPE-C接口带保护 1A充电板MINI接口带保护

模块特点及参数:
三种接口:MICRO MINI TYPE-C
可以直接用手机充电器来做输入给锂电池充电,
并且依然保留有输入电压接线焊点,可以非常方便的DIY
输入电压:5V
充电截止电压:4.2V ±1%
最大充电电流:1000mA
电池过放保护电压:2.5V
电池过流保护电流:3A

使用方法:
注意:第一次接入电池时,可能OUT+和OUT-之间无电压输出,这时接入5V电压充一下电就可以激活保护电路了,电池从B+ B-上短开再接上的话也需要充一下电以激活保护电路。当使用手机充电器来做输入时注意充电器必须要能输出1A或以上的,不然可能会不能正常充电
TYPE C USB母座及其旁边的+ - 焊盘为电源输入端,接入5V电压。B+ 接锂电池的正极,B-接锂电池的负极。OUT+和OUT-接负载,比如接移动升压板正负极或者是其它负载。

接好电池到B+ B-,插入手机充电器到USB母座,红灯亮为正在充电,蓝灯亮为充满。
