  • 3串12V18650锂电池保护板11.1V 12.6V防过充 过放峰值10A过流保护

3串12V18650锂电池保护板11.1V 12.6V防过充 过放峰值10A过流保护

类别:

简介:3串(为3个18650电池或聚合物锂电池串联组合) 10.8V(聚合物电池的额定电压) 11.1V(18650或3.7V锂电池的额定电压) 12.6V(锂电池充满电后电压) 放电10A(指的是上限放电限流)

全国咨询服务热线:0755-82549718

立即采购在线咨询

  • 产品介绍
  • 品牌: XF

本保护板不能用于磷酸铁锂电池 ,疝气灯,手电钻电池组,电鱼机电池组,电动自行车电池组,儿童车电池,775(4A)以上电机,1W鱼眼LED灯,用于上述组合购买的客户敬请留意!。


所描述功率范围内适用于以下产品:

按摩器电池组、LED灯备用电源、12V电子产品、太阳能路灯电池组、监控备用电源、及其它产品。

注意:3A电流以上放电产品,电池放电倍率要3C以上。

倍率计算公式:1C倍率的电池,2000容量等于2AH*1=2A上限工作电流。

3C倍率电池,2000容量等于2AH*3=6A上限工作电流。


在使用中电池会发热就是电池倍率不适用,这种情况不能长期使用,电池会很快损坏。


描述解释:

3串(为3个18650电池或聚合物锂电池串联组合)

10.8V(聚合物电池的额定电压)

11.1V(18650或3.7V锂电池的额定电压)

12.6V(锂电池充满电后电压)

放电10A(指的是上限放电限流)

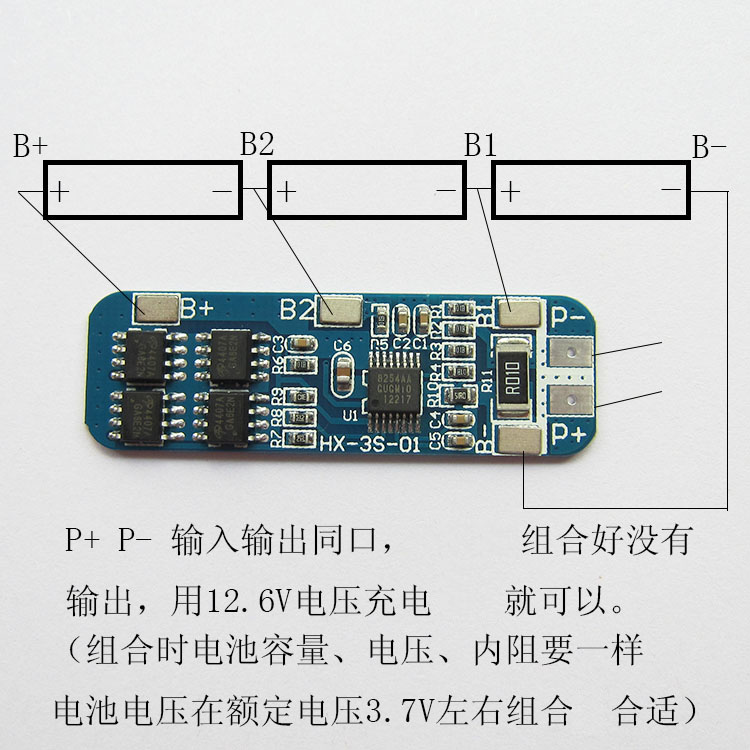

注意事项1:严格按图接线0V(B-)、3.7V(B1)、7.4V(B2)、11.1V(B+),不要故意短路!

注意事项2:接好线后需要先充电,才会有输出。

注意事项3:串联3组电池时,请保证每组电池的电压一样,如果不一样,请单独充满每组电池再串联使用。放电测试时,电压下降快的那组电池是差电池。



说明一下:不要把好电池和差电池混在一起使用! 3组电池的容量/内阻越接近越好! (2个好电池+1个差电池的使用效果=3个差电池的使用效果)。

该锂电池保护板的属性:

型号:HX-3S-01            过充电压范围:4.25-4.35v±0.05v

尺寸: 50*16*1.0mm      过放电压范围: 2.3-3.0v±0.05v

上限工作电流:6-8A         工作温度:-40---+50℃

上限瞬间电流:9-10A       存储条件:-40-- +80℃

静态电流:小于30uA          有效寿命:大于30000小时

内阻:小于100mΩ              短路保护:可保护,延迟自恢复。充电电压:12.6V-13V

该保护板尺寸和器件说明 ;

该保护板尺寸为50*16*1.2mm;元器件为精工S-8254AA 保护芯片和AO4407*4个;
