IP5328P芯片资料：https://pan.baidu.com/s/1KvuNeZXwZ4KQT00Aslqz8g

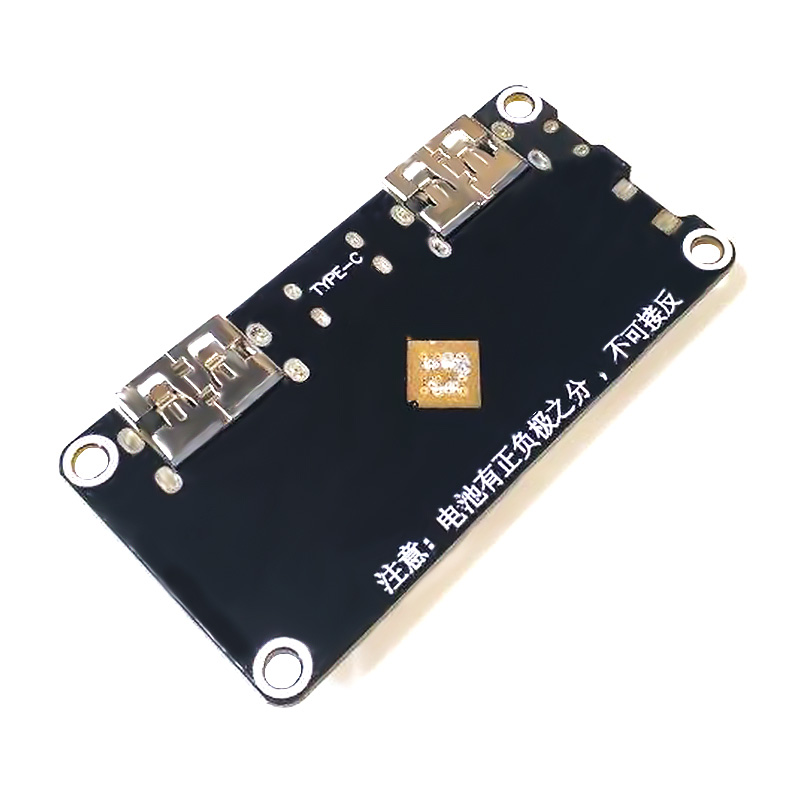

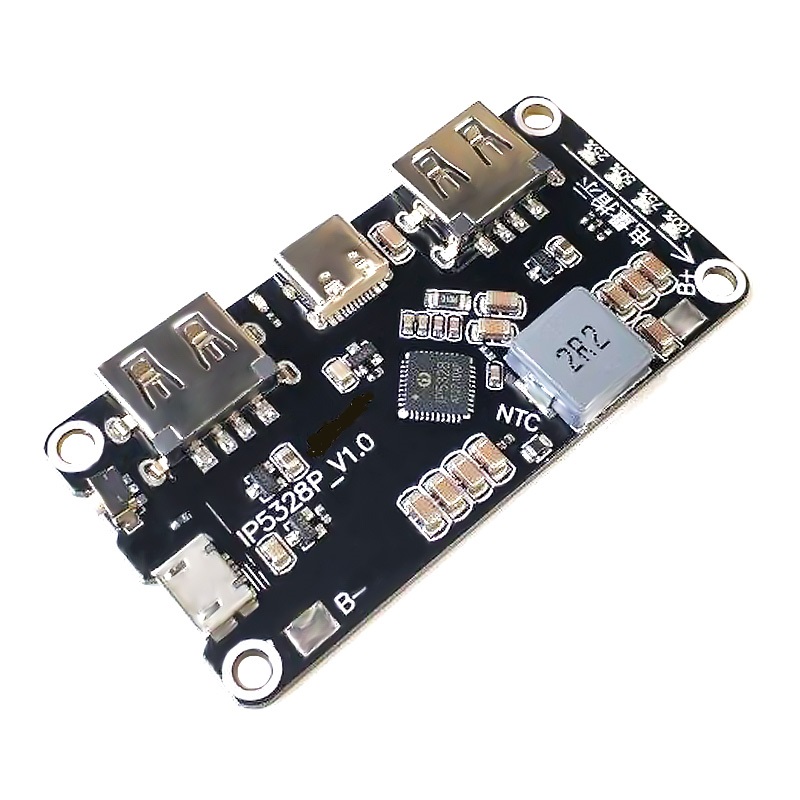

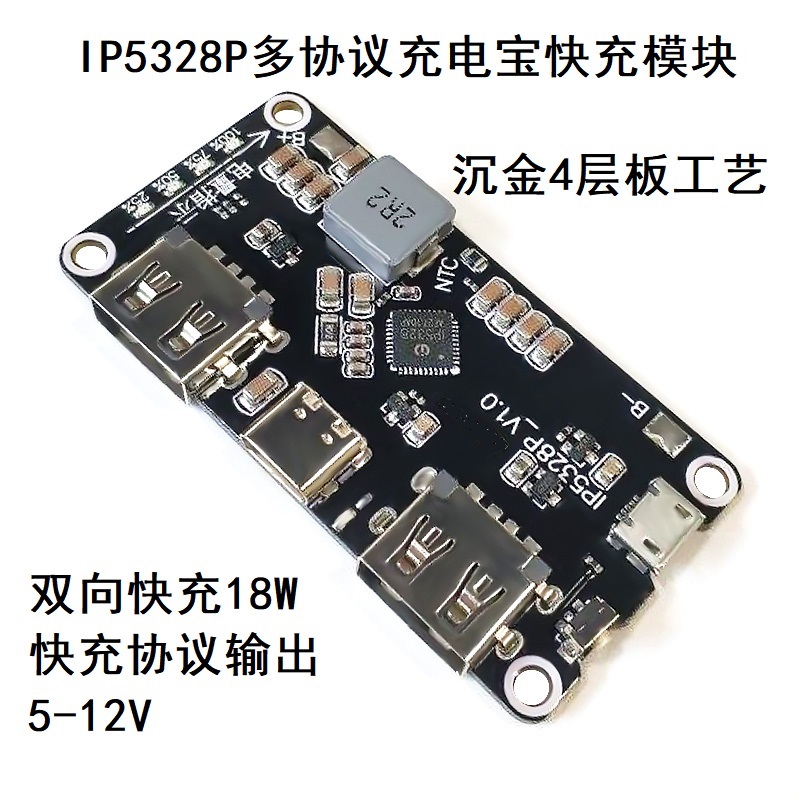

采用英集芯IP5328P移动电源解决方案，四层沉金板，优化布局布线，支持多种快充协议，双向18W快充，一共可以支持4个充电接口：2个USB-A输出接口、1个USB-C接口、1个Micro USB接口，4个接口均支持快充，其中2个USB-A口支持QC3.0、FCP、AFC、MTK、SFCP快充输出，功率可达18W；支持苹果、三星、BC1.2协议。USB-C口支持USB PD双向快充，同时兼容FCP、AFC、SFCP快充输入以及QC3.0、FCP、AFC、MTK、SFCP快充输出。MicroUSB支持FCP、AFC、SFCP快充输入。

产品模块参数：

尺寸大小：65mm*32.5mm 超薄 四角孔位直径3mm

输出接口：USBA+USBA+TYPE-C 支持快充输出（快充协议详见规格书）

输入接口：MICRO + TYPE-C 支持快充输入（快充协议详见规格书）

电池类型：3.7V 电池 （集合物或是18650锂电池）单节并联，容量不限制，容量越大充放电时间越长，安全起见电池请加保护板，主板有正负极之分，电池不可接反，接反烧主板后果自负！！！

快充指示：输入输出高压快充指示灯

转换效率：效率95%（不同电压功率效率有所变化）详情查看规格书有介绍

按 键：按键持续时间长于 60ms，但小于 2s，即为短按动作，短按会打开电量显示灯和升压输出，超长按 10s 可复位整个系统，小于 30ms 的按键动作不会有任何响应。

手机插入自动检测功能：

IP5328P 自动检测手机插入， 即刻从待机态唤醒，打开升压 5V 给手机充电，省去按键操作，支持无按键方案。

功能描述：
低电锁定与激活
IP5328P在第一次接入电池时，无论电池电压是多少，芯片都是处于锁定状态的，电量灯最低位会闪4
次进行提示；在非充电状态时，如果电池电压过低触发低电关机，IP5328P也会进入锁定状态。
在锁定状态，为了减小静态功耗，IP5328P是没有手机插入检测功能的，也无法通过按键进行激活。此
时按键动作无法激活升压输出，但电量灯最低位会闪4次进行提示。
在锁定状态，必须要进入充电状态才能激活芯片功能。
充电
IP5328P 拥有一个支持同步开关结构的恒流、恒压锂电池充电管理系统。可以自动匹配不同的充电电
压规格。
当电池电压小于3V时，采用250mA涓流充电；当电池电压大于3V，进入输入恒流充电，电池端最大充
电电流5.0A；当电池电压接近设定的电池电压时，进入恒压充电；当电池端充电电流小于300mA左右且电
池电压接近恒压电压时，停止充电。充电完成后，若电池电压低于4.1V后，重新开启电池充电。
IP5328P 采用开关充电技术，开关频率 500kHz。普通 5V 输入充电时，输入功率最大 10W；快充输入
充电时，输入功率最大 18W。电池端最大充电电流可达 5.0A，充电效率最高到 94%，能缩短 3/4 的充电时间。
IP5328P 会自动调节充电电流大小，来适应不同负载能力的适配器。
IP5328P 不支持同充同放，充电态下会关闭输出放电端口，防止输入的高压损坏被充电设备。
升压
IP5328P 集成一个支持高压输出的同步开关转换器系统，支持 5V~12V 宽电压范围输出，负
载能力分别为 5V—3.1A，7V—2.4A，9V—2.0A，12V—1.5A。开关频率 375KHz。内置软启动
功能，防止在启动时的冲击电流过大引起故障，集成输出过流，短路，过压，过温等保护功能，
确保系统稳定可靠的工作。
升压系统输出电流可随温度自动调节，确保 IC 温度在设定温度以下。
