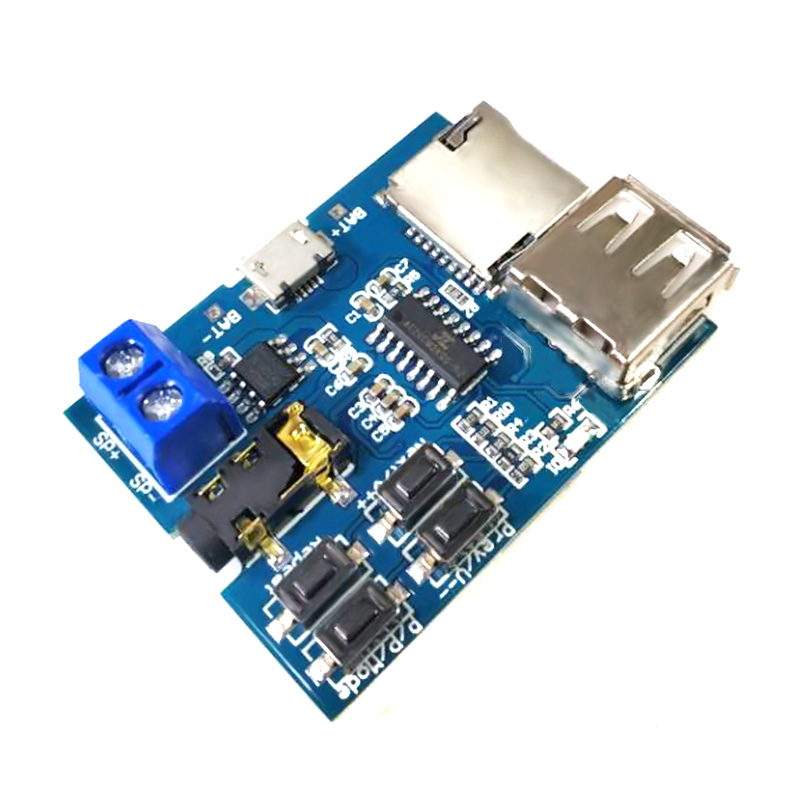

模块亮点：

● 超强音质，板载2W单声道功放（5V供电最高可达3W）直接接喇叭（建议搭配4Ω 3W喇叭），3.5mm镀金耳机插座可接耳机或者外部音响。

● 带有MicroUSB供电接口，通过手机数据线使用移动电源或者USB充电器供电，也可采用3.7V锂电池，USB 5V供电。

● 支持TF卡（手机内储卡），U盘播放模式。

● 带有喇叭接线端子无需焊接，方便接线。

● 模块设计方便改装。

产品概述：

1） 支持MP3格式，上电自动播放，播放状态时红色LED指示灯更新。

2） 支持U盘（测试过32G），TF卡（测试过16G）播放模式；上电默认TF卡模式，若TF卡不存在自动跳到U盘模式，而且两种设备都有安装，可以手动设置播放模式，详情请看按键操作说明。

3） 按键可调节上下曲目切换，音量+-，暂停/播放，模式切换，详情请看按键操作说明。

4） 可按键设置“单曲/全曲”循环，上电默认全曲循环，按“Repeat”键可更换循环模式

按键操作说明

“Prev/V--”键：“短按”为切换“上一首”歌曲，“长按”为“音量递减”

“Next/v++”键：“短按”为切换“下一首”歌曲，“长按”为“音量递增”

“P/P/Mode”键：“短按”为“播放/暂停”切换，“长按”为U盘，TF卡“模式”选择

“Repeat”键：“短按”，为“单曲/全曲”循环切换（无长按功能）

注意：1.“长按”时间大约2S

2. 若使用U盘模式，建议5V供电，有些U盘不支持3.7V供电。

产品参数:

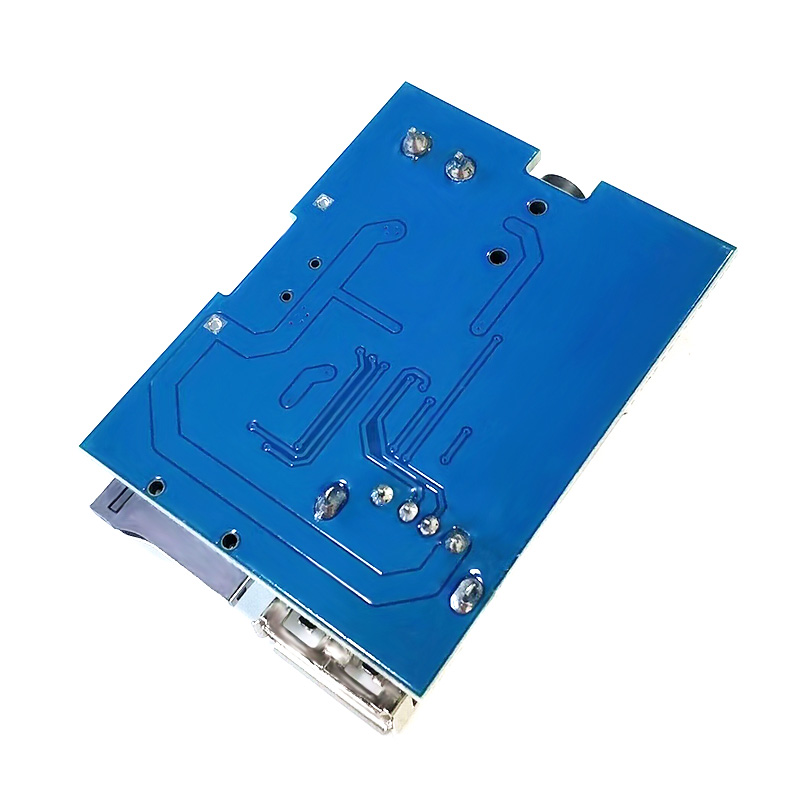

产品名称：mp3无损解码板（支持TF卡/U盘）

供电范围：3.7~5.5V

产品尺寸：45.72mm * 35.14mm* 12.0mm (长x宽x高)

颜    色： 蓝     色           产品重量：11.3g(含包装)

包    装：单个模块静电袋包装   材    料：FR4+电子元器

原理图：http://www.chipkingdom.com/upfile/201531917474080714.pdf
