特性
|
Power Supply |
3.7-5V |
|
SNR |
90dB |
|
THD+N |
-70dB |
|
Crosstalk |
-86dB |
|
DNR |
91dB |
|
Support Profile |
A2DP/AVCTP/AVDTP/AVRCP/HFP |
|
LOS |
>15m |

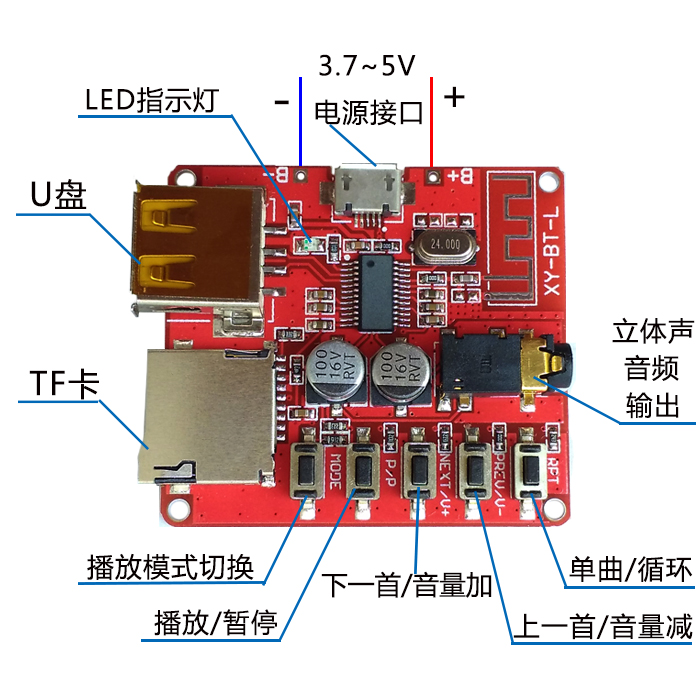

详细说明
|
电源接口 |
通用Micro USB 5V供电 |
|
3.7-5V供电焊盘 |
实现外部3.7-5V供电改装 |
|
U盘接口 |
支持播放U盘中的MP3/WAV/APE/FLAC文件，支持FAT16/32文件格式 |
|
TF卡接口 |
支持播放TF卡中的MP3/WAV/APE/FLAC文件，支持FAT16/32文件格式 |
|
LED指示 |
蓝牙模式蓝灯长亮，音乐模式蓝灯闪烁 |
|
3.5mm立体声输出 |
标准3.5mm接口，输出立体声音源，可插入耳机，连接功放等设备 |
按键功能定义
|
按键 |
功能 |
|
MODE |
“短按“，TF卡、U盘、蓝牙模式切换 |
|
P/P |
“短按“，播放和暂停切换 |
|
NEXT/V+ |
“短按“下一曲，”长按“音量增加 |
|
PREV/V- |
“短按“上一曲，”长按“音量减小 |
|
RPT |
“短按“，单曲/循环切换 |
操作说明
1、 模式控制
当解码板没有插U盘或者TF卡，上电默认是蓝牙模式；当解码板插上U盘或者TF卡，上电默认是音乐模式；通过MODE键进行模式切换。
2、 音乐模式
插入U盘或者TF卡即可播放存储的音频文件。
3、 蓝牙模式
切换模式播报英文“The bluetooth device is ready to pair“,说明进入蓝牙模式并等待配对；手机蓝牙搜索到的”XFW_BT“就是解码板的设备名称，点击连接，解码板提示”The bluetooth device is connected successfully“,说明解码板与手机连接成功，即可播放音乐。
注意事项
1、 如果U盘播放，建议使用USB 5V供电（不建议使用3.7V锂电池供电），因为早期的U盘不支持3.7V电压。
2、 U盘或TF卡，解码板只支持FAT16/FAT32文件系统，不支持NTFS系统。
