XL6009 XL6019 DC-DC 升压模块 电源稳压模块输出可调 超LM2577

Category:Power module

超宽输入电压3V~32V,最佳工作电压范围是5~32V; 超宽输出电压5V~35V; 内置4A高效MOSFET开关管,使效率最高达94%;(LM2577电流仅3A) 超高开关频率400KHz,可以用小容量的滤波电容即能达到非常好的效果,纹波更小,体积更小。(LM2577频率仅50KHz)

Service hotline:0755-82549718

  • Product introduction
  • 品牌: XF
  • 颜色分类: XL6009 XL6019

宝贝描述:

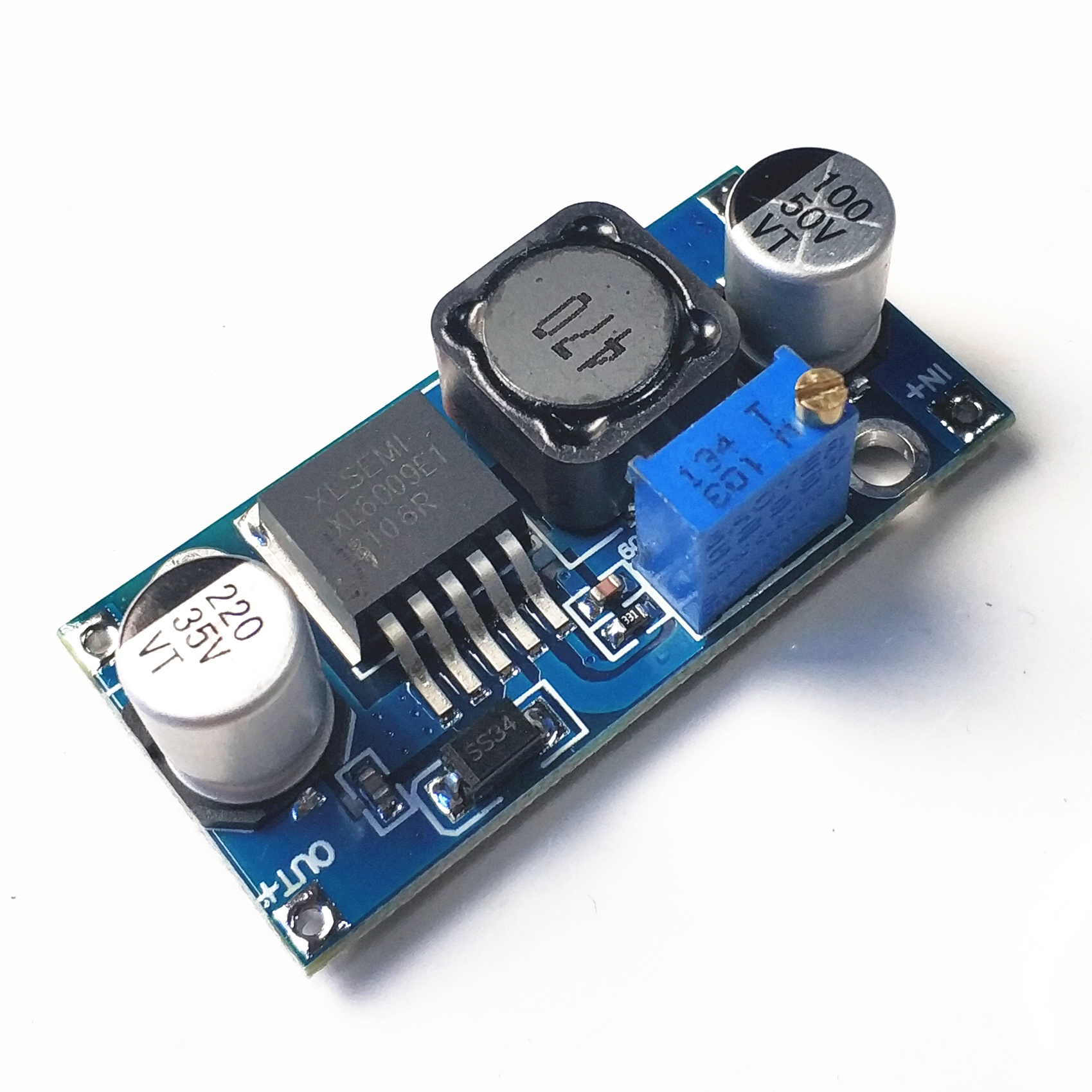

XL6009/XL6019 是一款4A开关电流的高性能升压(BOOST)模块。该模块使用第二代高频开关技术的XL6009E1/XL6019E1为核心芯片,性能远超第一代技术的LM2577XL6009/XL6019升压模块成本更低,性能更卓越,LM2577模块即将被淘汰。



 超宽输入电压3V~32V,最佳工作电压范围是5~32V

 超宽输出电压5V~35V

 内置4A高效MOSFET开关管,使效率最高达94%;(LM2577电流仅3A

 超高开关频率400KHz,可以用小容量的滤波电容即能达到非常好的效果,纹波更小,体积更小。(LM2577频率仅50KHz



技术参数:



型号规格

XL6009 /XL6019升压模块

模块性质

非隔离升压(BOOST

整流方式

非同步整流

输入范围

3V~32V

输出范围

5V~35V

输入电流

4A(最大),空载18mA5V输入,8V输出,空载小于18mA。电压越高,空载电流越大。)

转换效率

<94%(压差越大,效率越低)

开关频率

400KHz

输出纹波

50mV(电压越高,电流越大,纹波越大)

负载调整率

±0.5%

电压调整率

±0.5%

工作温度

-40~ +85

外形尺寸

43mm * 21mm * 14mm(长**高)

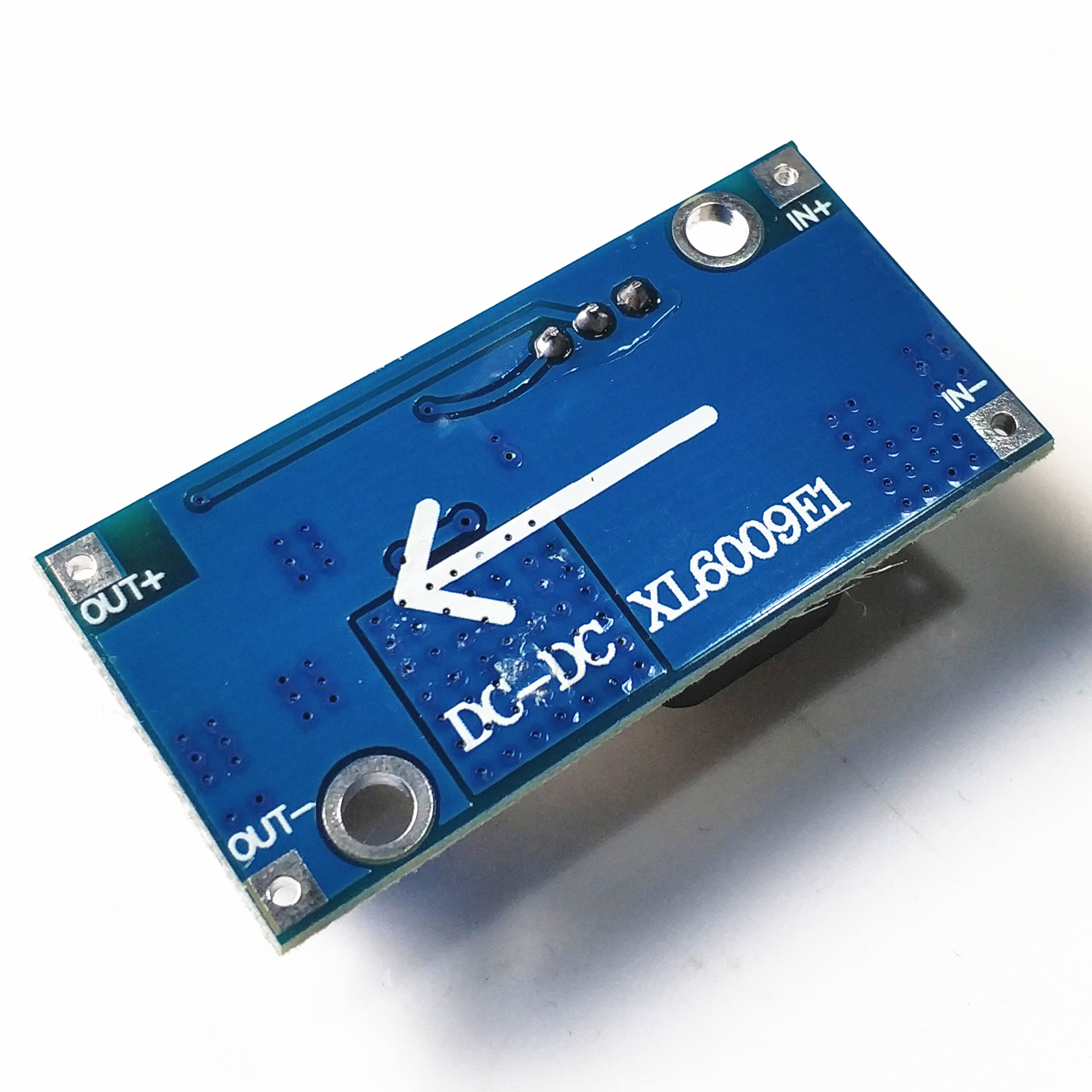

IN+ 输入正极 IN-输入负极!

OUT+输出正极 OUT-输出负极



测试对比样例参考:






  输入5V    输出12V  0.8A     9.6W



  输入7.4V  输出12V  1.5A      18W

  输入12V   输出15V    2A      30W

  输入12V   输出16V    2A      32W

  输入12V   输出18V  1.6A    28.8W

  输入12V   输出19V  1.5A    28.5W

  输入12V   输出24V  1  A      24W

  输入3V    输出12V  0.4A     4.8W

Vin*Iin*效率 = Vout*Iout

Vin: 输入电压
Iin: 输入电流
Vout:输出电压
Iout:输出电流

比如:

输入5V,1A

输出10V,0.45A
效率90%
5 * 1 * 90% = 10 * 0.45A
产品参数:
