输入电压:4-48V，注意48V为极限值，绝对不能超过。
调节方式:先正确的接输入电源(4-48V之间)再用万用表监测输出电压并调电位器
|
型号/名称 |

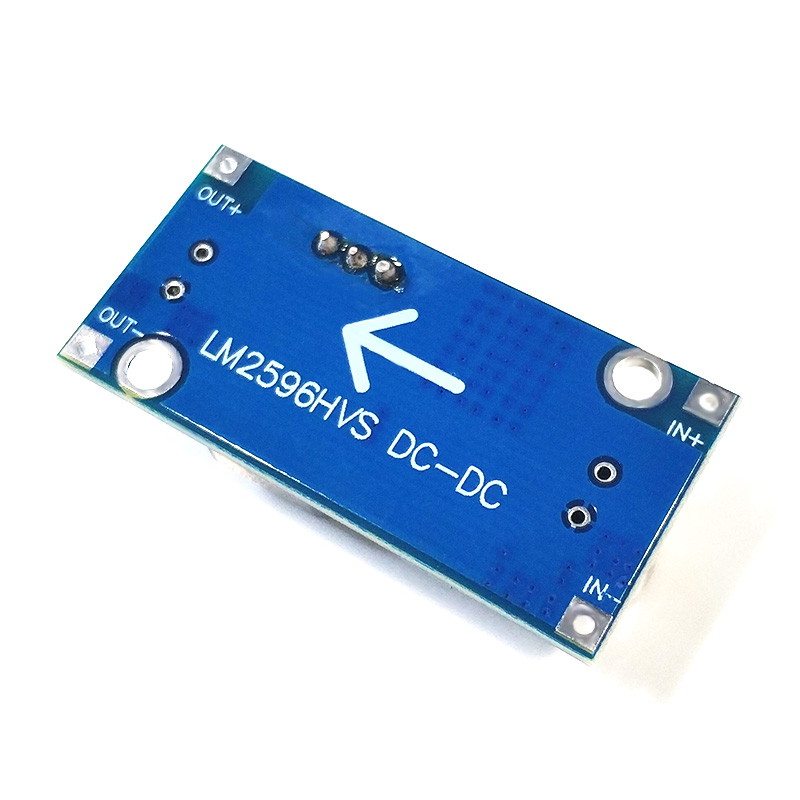

LM2596HVS DC-DC降压模块 |
|
输入电压 |
4.5V~48V |
|
输出电压 |
3V~40V |
|
输出电流 |
3A（最大） |
|
转换效率 |
92%（最高） |
|
输出纹波 |
<30mV |
|
开关频率 |
150KHz |
|
工作温度 |
-45℃~ +85℃ |
|
尺寸大小 |
43mm * 21mm * 14mm（长*宽*高） |
IN+ 输入正极 IN-输入负极!
OUT+输出正极 OUT-输出负极
输入电压范围：直流 4.5V至 48V(输入的电压必须比要输出的电压高1.5V以上。不能升压)
输出电压范围： 直流3V 至 40V 电压连续可调，高效率(最大92%)最大输出电流为3A。
实测12V输入，5V输出电流1A时的负载调整率低于1%
注：此为降压模块，输入电压必需比输出电压高。
输出电流大于2.5A（或输出功率大于10W）长时间工作请加散热片。
