  • 精密5V700mA(3.5W)隔离开关电源模块/AC-DC降压模块 220V转5V
  • 精密5V700mA(3.5W)隔离开关电源模块/AC-DC降压模块 220V转5V
  • 精密5V700mA(3.5W)隔离开关电源模块/AC-DC降压模块 220V转5V

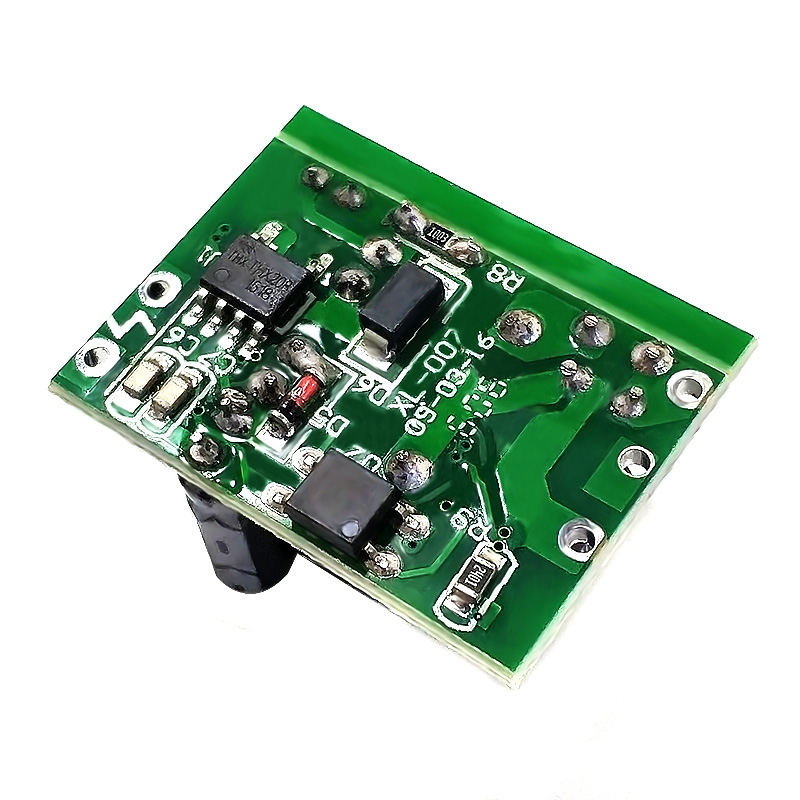

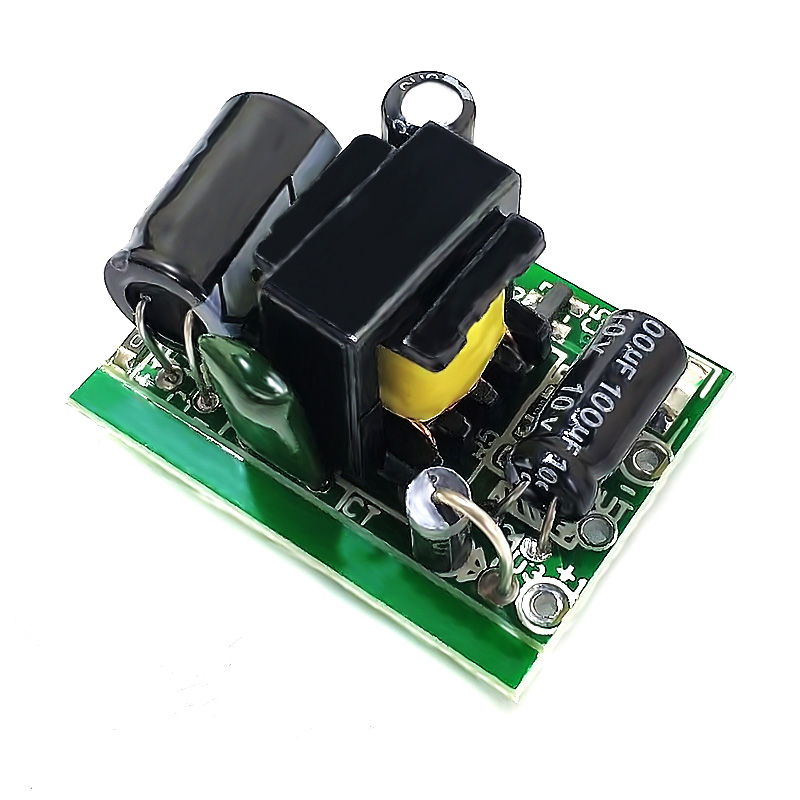

精密5V700mA(3.5W)隔离开关电源模块/AC-DC降压模块 220V转5V

Category:Power module

Service hotline:0755-82549718

  • Product introduction

精密5V700mA(3.5W)隔离开关电源/ACDC降压模块 220转5V(D4A3) 详情:

功能特点及参数介绍

本电源为隔离型工业级模块电源,具有温度保护、过流保护及短路全保护,高低压隔离,AC85~265V宽电压输入,431精准稳压DC5V输出,体积小巧,性能稳定,性价比高



输入电压 AC 85 ~ 265v 50/60HZ

输出电压 DC5V(±0.2V

输出电流 700mA

功 率 3.5W

使用坏境

项目

单位

最小值

典型值

最大值

测试条件

工作温度

-20



60



相对湿度

%RH

40



90

无冷却





2.技术要求

2.1 输入特性



项目

单位

最小值

典型值

最大值

测试条件

输入电压范围

V ac

85

110/220

265

满载条件下

输入电流

A

0.0273(AC110V) 0.014(AC220V)

满载条件下

输入浪涌电流

A

20

满载条件下







2.2 输出特性

2.2.1输出调整率特性

输出电压

最小电流

最大电流

峰值电流

输出电压范围

纹波

+5V

0A

700mA

800mA

4.80~5.2V

60mV



2.2.2其他输出特性

项目

单位

最小值

典型值

最大值

测试条件

输出功率

W

0

4

4.5

直流输出功率

输出效率

%



80



额定负载

开关机过冲

%





10



输出上升时间

mS





3. 外观尺寸

体积: 长宽高 3*2*1.8(cm)

4.安装方式

A、可在输入和输出端装插针直接焊在PCB上

B、打胶固定

产品参数:
