大电流5A 恒流恒压 LED驱动 锂离子电池充电 电源模块

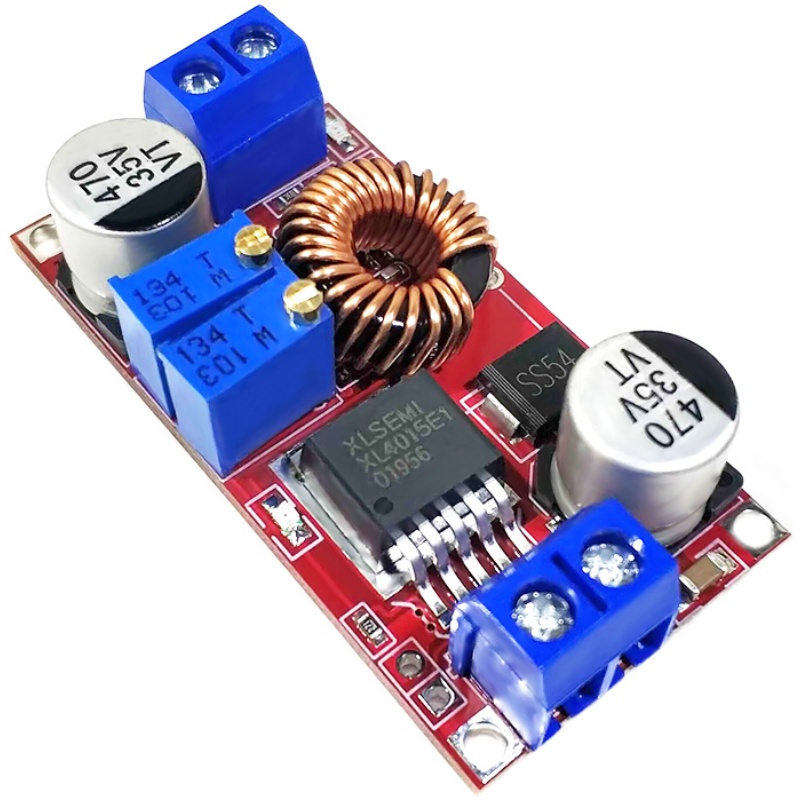

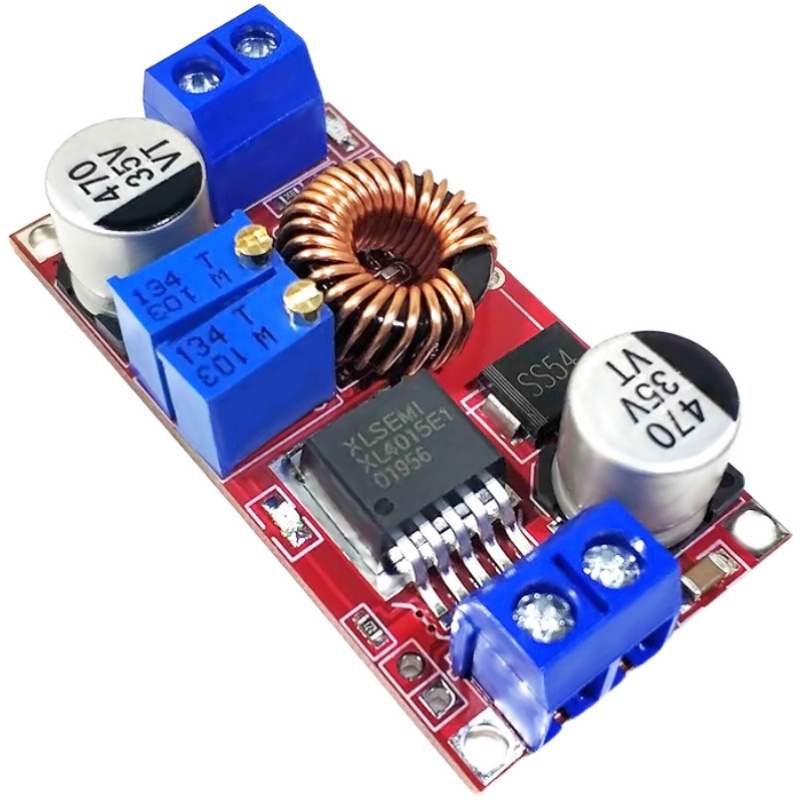

 5A恒压恒流模块

请您在使用本产品时，模块的输入地和和输出地不要共在一起，这样会造成板子大功率电流采样电阻被旁路，从而使模块无法调节输出电流大小，接负载的情况下容易烧毁模块上的电源芯片。

本模块简单易用，功能强大！！！ 一个模块具有3大功能，满足您绝大多数的场合使用！！！

模块亮点：

1.大功率，高效率，5A，低纹波；

2.三合一：

（1）作为具有过流保护能力的普通降压模块使用；

（2）作为各种电压值锂电池、电瓶、镍镉镍氢电池（电池组）充电器使用，用于太阳能电池板、风力发电机等场合；

（3）作为大功率LED恒流驱动模块使用；

3.具有恒压和恒流两种模式，有指示灯指示模块当前处于哪种模式；

4.作为锂电池充电器使用时，可以设置浮充电压和充电电流大小，有指示灯指

示是正在充电还是已经充满；

5.具有限流保护功能，即使输出短路也不会烧坏模块。

一、模块参数

输入电压:4-38V

输出电压：1.25-36V连续可调

输出电流：可调，最大5A

输出功率：最大75W

工作温度：-40~+85度

工作频率：180KHz

转换效率：最高96%

短路保护：有（限制电流8A)

超温保护：有（超温后自动关断输出）

输入反接保护：无，（如需要请在输入串入大电流二极管）

安装方式：4颗3mm镙丝

接线方式：接线端子或焊接端子，V-IN为输入，V-OUT为输出

模块尺寸：长51.2mm宽26.2mm高15mm

重量：23g

 二、应用范围

1.作为具有过流保护能力的普通降压模块使用

使用方法：

（1）调节恒压电位器，使输出电压达到您想要的电压值

（2）用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,同时调节恒流电位器使输出电流达到预定的过流保护值。（比如万用表显示的电流值是4A，那么您使用模块时最大电流只能到4A，电流到4A时红色恒压恒流指示灯亮，否则该指示灯灭）

注意：在此状态下使用时，由于输出端有0.05欧的电流采样电阻，接上负载后会有0~0.3V的压降，此为正常现象！此压降并不是被您的负载所拉低的，而是降到了采样电阻上。

2.作为电池充电器使用

不带恒流功能的模块是不能用来给电池充电的，由于耗完电的电池与充电器的压差很大，导致充电电流过大，造成电池损坏，所以开始的时候要对电池使用恒流充电，当充电到一定程度的时候自动切换回恒压充电。

使用方法：

（1）确定您需要充电电池的浮充电压和充电电流；（假如锂电池参数为3.7V/2200mAh,那么浮充电压为4.2V，最大充电电流1C，即2200mA）
（2）空载条件下，万用表测量输出电压，调节恒压电位器使输出电压达到浮充电压；（假如给3.7V锂电池充电，把输出电压调为4.2V即可）
（3）用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,同时调节恒流电位器使输出电流达到预定的充电电流值；
（4）充电转灯电流默认出厂为0.1倍充电电流；(电池在充电过程中电流是逐渐减小的，逐步地由恒流充电转为恒压充电，假如充电电流设置的是1A，那么当充电电流小于0.1A的时候，蓝色灯灭，绿色灯亮起，此时电池充电完毕)
（5）接上电池，充电。



（步骤1、2、3、4为：输入端接电源，输出端空载不接电池）

3.作为大功率LED恒流驱动模块使用

（1）确定您需要驱动LED的工作电流和最高工作电压；

（2）空载条件下，万用表测量输出电压，调节恒压电位器使输出电压达到LED最高工作电压；

（3）用万用表10A电流档测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；

（4）接上LED，试机。

（步骤1、2、3为：输入接电源，输出空载不接LED灯。）



注意：本模块在超过3A、35W使用时，请加强散热！！！
