功能特点及参数介绍
本电源为隔离型工业级模块电源，具有温度保护、过流保护及短路全保护，高低压隔离，AC85~265V宽电压输入，431精准稳压DC5V输出，体积小巧，性能稳定，性价比高
输入电压 AC 85 ~ 265v 50/60HZ
输出电压 DC5V（±0.2V）
输出电流 700mA
功 率 3.5W
使用坏境
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
工作温度 |
℃ |
-20 |
|
60 |
|
|
相对湿度 |
%RH |
40 |
|
90 |
无冷却 |
2.技术要求
2.1 输入特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
输入电压范围 |
V ac |
85 |
110/220 |
265 |
满载条件下 |
|
输入电流 |
A |
0.0273(AC110V) 0.014(AC220V) |
满载条件下 |
||
|
输入浪涌电流 |
A |
20 |
满载条件下 |
||
2.2 输出特性
2.2.1输出调整率特性
|
输出电压 |
最小电流 |
最大电流 |
峰值电流 |
输出电压范围 |
纹波 |
|
+5V |
0A |
700mA |
800mA |
4.80~5.2V |
60mV |
2.2.2其他输出特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
输出功率 |
W |
0 |
4 |
4.5 |
直流输出功率 |
|
输出效率 |
% |
|
80 |
|
额定负载 |
|
开关机过冲 |
% |
|
|
10 |
|
|
输出上升时间 |
mS |
|

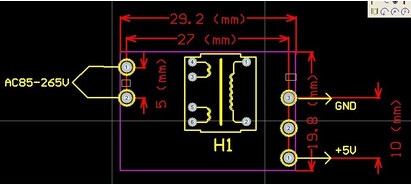

3. 外观尺寸
体积： 长宽高 3*2*1.8（cm）
4.安装方式
A、可在输入和输出端装插针直接焊在PCB上
B、打胶固定
