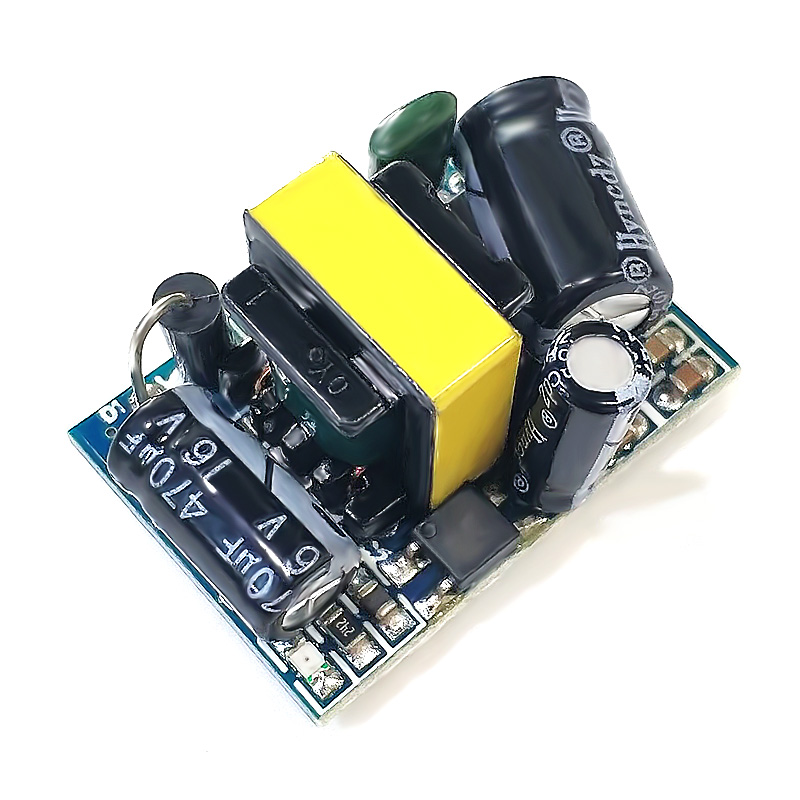

本电源为隔离型模块电源，具有温度保护、过流保护及短路全保护，高低压隔离，AC85~265V宽电压输入，431精准稳压DC12V输出，体积小巧，性能稳定，性价比高
输入电压 AC 85 ~ 265v 50/60HZ
输出电压 DC12V
工作电流 400mA
峰值电流 450mA
功 率 4.5W
4.安装方式
A 、可在输入和输出端装插针直接焊在PCB上
B、打胶固定

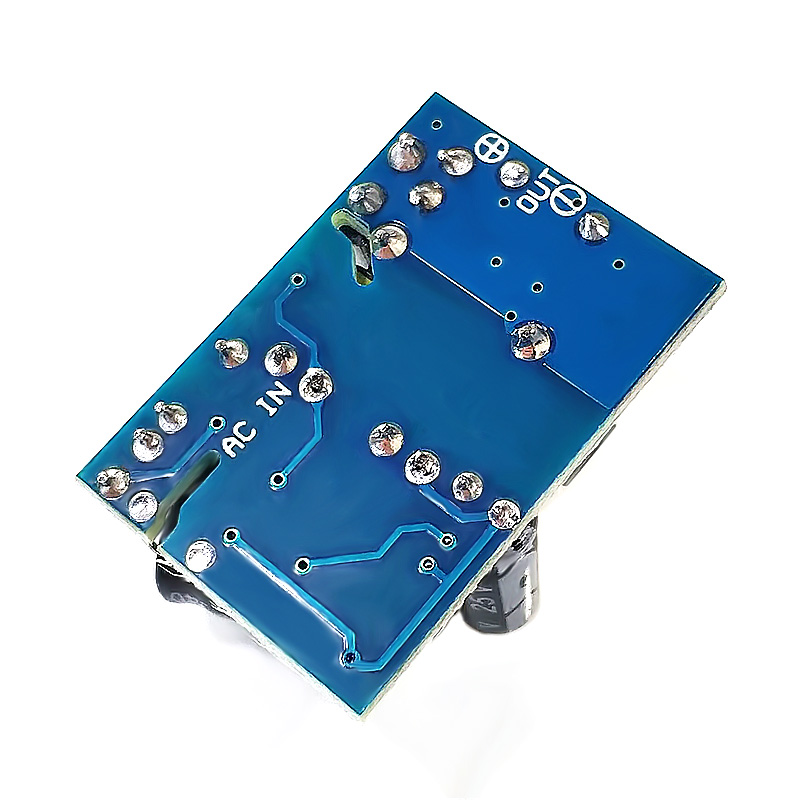

5.输入及输出标识图
L N 为交流输入。 + - 为直流输出
6.可靠性要求
环境25℃,80%负载情况下平均无故障时间大于16000小时
1.使用坏境
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
工作温度 |
℃ |
-20 |
|
60 |
|
|
相对湿度 |
%RH |
40 |
|
90 |
无冷却 |
2.技术要求
2.1 输入特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
输入电压范围 |
V ac |
85 |
110/220 |
265 |
满载条件下 |
| 输入电压范围 | V dc | 100 | 150/300 | 370 | 满载条件下 |
|
输入电流 |
A |
0.0273(AC110V) 0.014(AC220V) |
满载条件下 |
||
|
输入浪涌电流 |
A |
20 |
满载条件下 |
||
2.2 输出特性
2.2.1输出调整率特性
|
输出电压 |
最小电流 |
最大电流 |
峰值电流 |
输出电压范围 |
纹波 |
|
+12V |
0A |
500mA |
600mA |
11.80~12.1V |
150mV |
2.2.2其他输出特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
输出功率 |
W |
0 |
5.3 |
6.0 |
直流输出功率 |
|
输出效率 |
% |
|
80 |
|
额定负载 |
|
开关机过冲 |
% |
|
|
10 |
|
|
输出上升时间 |
mS |
|
|
100 |
|
请特别注意：AC高压的时候要特别注意安全，收到货后请先万能表测试好再接
