  • 效率97.5% DC-DC降压模块 6-24V12V24V转5V3A 车载 USB手机充电器
  • 效率97.5% DC-DC降压模块 6-24V12V24V转5V3A 车载 USB手机充电器
  • 效率97.5% DC-DC降压模块 6-24V12V24V转5V3A 车载 USB手机充电器

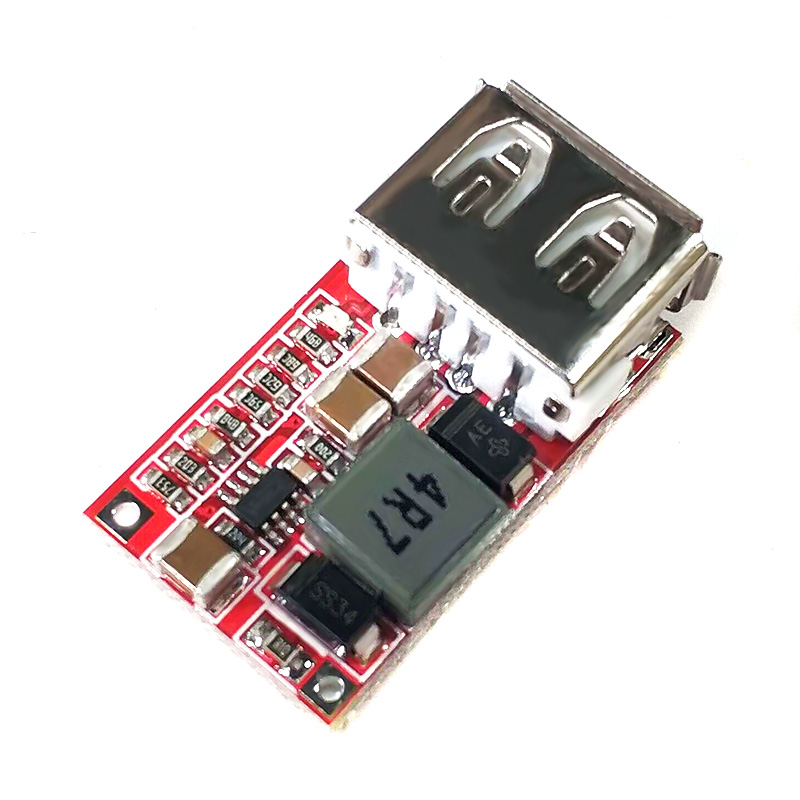

效率97.5% DC-DC降压模块 6-24V12V24V转5V3A 车载 USB手机充电器

Category:Charging template

模块性质:非隔离降压模块(BUCK)同步整流 输入电压:DC 6-24V 输出电压:5.1-5.2V(可以在选择3.3-6V之间选择,默认发货为5.1V-5.2) 输出电流:最大3A(满载请注意散热),实际测试输入12V 输出2A 以内不用特别处理散热。 转换效率:最高97.5%(6.5转5V 0.7A)(短接反接保护和保险丝后测试值)

Service hotline:0755-82549718

  • Product introduction
  • 品牌: XF

新品简介:

2: 输出电流最大3A,长时间运行2.1A,余量充足。

3: 采用全新方案设计,电路设计不需要电解电容和钽电容(电解电容寿命短,钽电容有爆炸的危险)。采用的现在高端电路上用的大尺寸固态陶瓷电容(MCC)3颗

纹波非常低,12V 转5V 3A 只有10毫伏左右,同行很多纹波都达到了500毫伏或者更大,对设备会造成一种无形的伤害,严重会导致设备工作异常或损坏,IPHONE可是很娇贵的

4:全新方案采用同步整流,电路转换效率非常高,在6.5V转5V 0.7A的时候效率高达97.5% ,12V转5V 1A 的时候也达到了94%,不像同行有些效率只有60-70% 。(效率测试去掉了输入反接保护二极管和保险丝的压降)。

5:采用扁铜线电感,最大化提高转换效率。降低发热量。

6:首款带输出过压保护功能,输入有1.5A 的保险丝,输出5V有300W 的TVS 管做过压钳位保护,保护USB 设备.

现在同行USB降压模块 都没有过压保护功能,对USB 设备存在非常大的安全隐患,你想想如果降压模块击穿,12V 直接加在你的IPHONE上面,你的IPHONE 还能幸免吗?

7:采用最新的USB 识别电路,完美兼容IPHONE、绝大多数安卓手机、IPAD

8:  短头镀金无边USB,使用寿命超长,绝非普通USB 接口所能比拟的。

9:输出电压指示灯(红色

10:  26.4(长)*15(宽)*7.4(高)毫米,

11:输入带有反接保护二极管,输入正负极接反也不会损坏,(本店测试效率忽略了输入二极管和保险丝的压降)



12:超低静态电流,静态电流0.85毫安。连接在汽车电池上无需加开关,可以接在点烟器线上,或者ACC 电源线线上。

QS-1205CBUL-3A 电源模块

尺寸:26.4(长)*15(宽)*7.4(高)  mm

点击查看使用注意事项

模块参数

模块性质:非隔离降压模块(BUCK)同步整流

输入电压:DC 6-24V

输出电压:5.1-5.2V(可以在选择3.3-6V之间选择,默认发货为5.1V-5.2)

输出电流:最大3A(满载请注意散热),实际测试输入12V 输出2A 以内不用特别处理散热。

转换效率:最高97.5%(6.5转5V 0.7A)(短接反接保护和保险丝后测试值)



开关频率:500KHz

输出纹波:10mV左右(12V转5V3A)   20M带宽





输出指示:输出电压指示灯为红色

工作温度:工业级(-40℃到 +85℃)(环境温度越高,输出功率越小)

输出过压保护:有,输入1.5A 保险丝,输出5V 有300W TVS管钳位保护。

满载温升:30℃

静态电流:0.85毫安

负载调整率:±1%

电压调整率:±0.5%

动态响应速度:5% 200uS

输出短路保护:有,请勿长时间短路

输入反接保护:有,输入有反接保护二极管



接线方式:焊接

输入方式:焊接

输出方式:短头卷边USB
