  • 保护板2串 7.4V 8.4V锂电池组保护板 3A电流 防过充电过放电
  • 保护板2串 7.4V 8.4V锂电池组保护板 3A电流 防过充电过放电

保护板2串 7.4V 8.4V锂电池组保护板 3A电流 防过充电过放电

Category:Charging template

型号:HX-2S-02 过充电压范围:4.25-4.35v±0.05v 尺寸: 36*6*2.0mm 过放电压范围: 2.5-3.0v±0.05v 工作电流:3A 工作温度:-40---+50℃ 瞬间电流:5A 存储条件:-40-- +80℃ 静态电流:小于3uA 有效寿命:大于50000小时 内阻:小于45mΩ 短路保护:可保护,需充电恢复 充电电压:8.4V-9V

Service hotline:0755-82549718

  • Product introduction
  • 品牌: XFW

本保护板不能用于磷酸铁锂电池 ,疝气灯,手电钻电池组,电鱼机电池组,电动自行车电池组,儿童车电池,775(4A)以上电机,1W鱼眼LED灯,用于上述组合购买的客户敬请留意!。

该锂电池保护板的属性:

型号:HX-2S-02            过充电压范围:4.25-4.35v±0.05v

尺寸: 36*6*2.0mm      过放电压范围: 2.5-3.0v±0.05v

工作电流:3A         工作温度:-40---+50℃

瞬间电流:5A       存储条件:-40-- +80℃

静态电流:小于3uA          有效寿命:大于50000小时

内阻:小于45mΩ              短路保护:可保护,需充电恢复

电电压:8.4V-9V

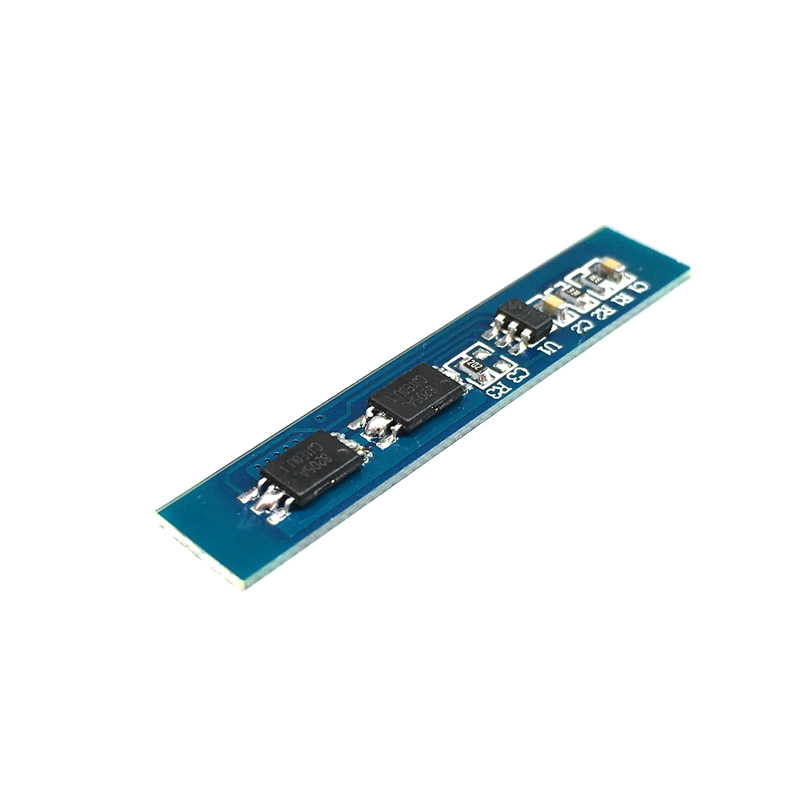

 该保护板尺寸和器件说明 ;

 该保护板尺寸为36*6*2.0mm



焊接点说明:

· B+    接电池正极;

· B  接电池负极;

· MB  接电池1与电池2之前的连接点;

· P+    接充/放电端正极(充电端/放电端共用);

· P-     接充/放电端负极(充电端/放电端共用)。

产品参数:
